Los brazos de soporte se maniobran suavemente mientras absorben las reacciones de torsión de los atornilladores, lo que proporciona un soporte ergonómico para el operador.
Reducen el RMI (lesión por movimiento repetitivo) y el CTS (síndrome del túnel carpiano) al tiempo que aumentan la producción.

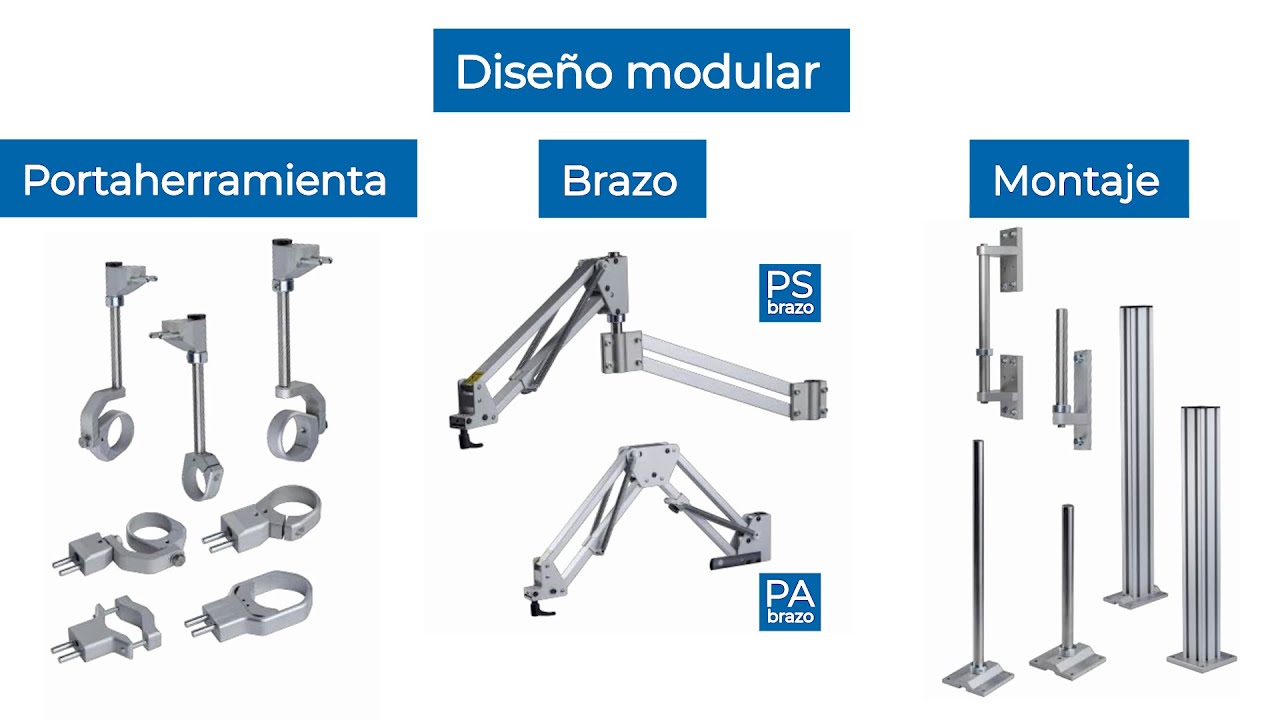

Series de Brazos de Reacción de Torque Lineal y Plegable
Los brazos de torque plegables se han diseñado para eliminar la reacción que generan los atornilladores cuando se detienen con el torque preestablecido.
Las opciones incluyen montaje en mesa o en pared.
Los brazos lineales LINAR mantienen la herramienta perpendicular y evitan el roscado transversal y carga lateral. Cada modelo se extiende en dirección horizontal y la longitud del brazo es ajustable. Movimiento fluido aumenta la precisión y producción para una variedad de aplicaciones de torque.
Serie de Brazos Telescópicos de Carbono
Los brazos de reacción de torque de la serie CAR eliminan la reacción que generan los atornilladores cuando se detienen en el torque preestablecido (hasta 442 in-lb).

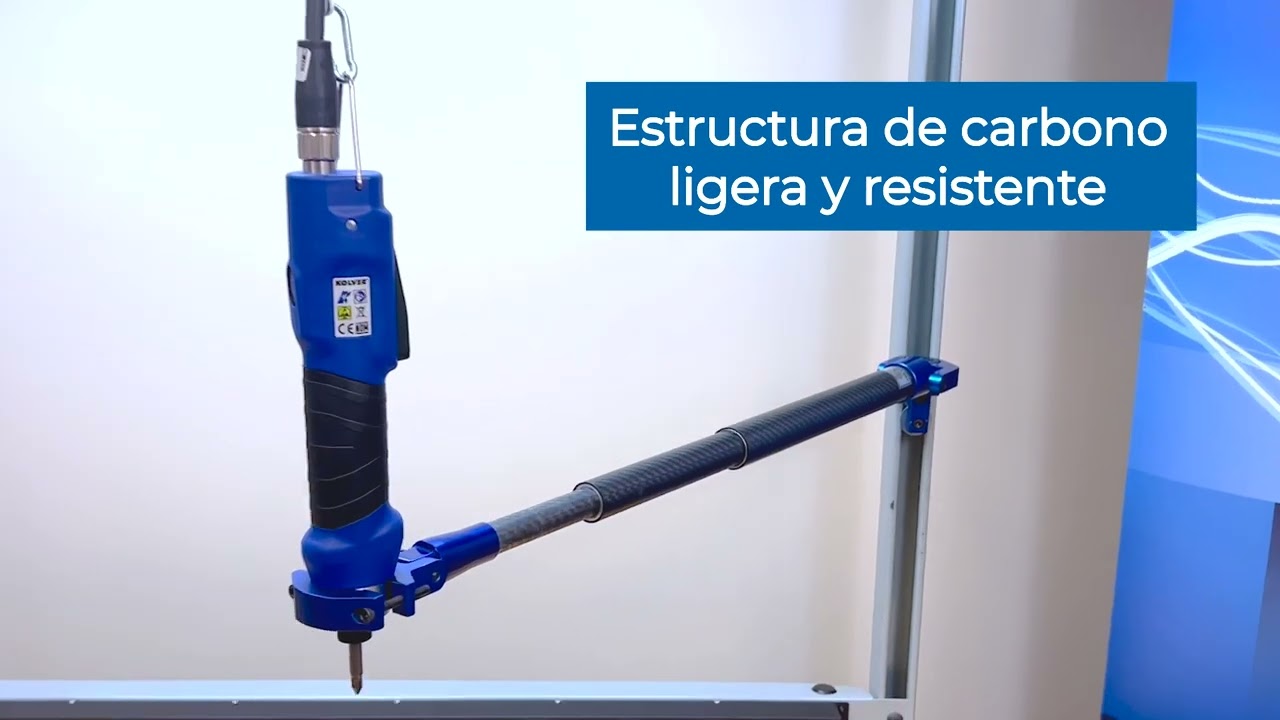

Su estructura de carbono los hace extremadamente ligeros y al mismo tiempo increíblemente resistentes. Esto significa que resisten la degradación en aplicaciones de alta fatiga mucho mejor que los materiales convencionales.
Series de Brazos de Torque Suspendidos
Los brazos de torsión suspendidos SAR son la solución ideal para aumentar productividad. Se pueden instalar fácilmente en la mayoría de los lugares de trabajo para ayudar al operador a manipular el atornillador con total seguridad y estabilidad mientras se mantiene despejado el espacio de trabajo. Con una fuerza de reacción minimizada, también mejorará la calidad del producto terminado porque no hay movimiento de la herramienta y todo el torque se absorbe en la junta.
Brazos de Torque de Reacción Plegables y Lineales
| Modelo | Código | Peso del Brazo kg | Carga Útil Máxima kg | Alcance Mínimo mm | Alcance Máximo mm | Torque Máximo Nm |
|---|
PA2KOL
3D | 010600 | 2.5 | 1.5 | 440 | 640 | 20 |
PA7KOL
3D | 010602 | 4.2 | 10* | 500 | 950 | 50 |
PS7KOL
3D | 010603 | 5.3 | 10* | 300 | 1000 | 50 |
LINAR1
2D2D expl3D | 010681 | 1.5 | 1.5 | 184 | 665 | 25 |
LINAR2
2D2D expl3D | 010682 | 1.5 | 1.5 | 184 | 665 | 50 |
LINART
2D3D | 010683 | 1.6 | 1.4 | 114 | 740 | 25 |
* La carga útil requerida debe especificarse con el pedido
Brazos de Torque de Reacción Plegables y Lineales con Kit de Autoavance
| Modelo | Código | Peso del Brazo kg | Alcance del Pistón | Alcance Mínimo mm | Alcance Máximo mm | Torque Máximo Nm |
|---|
| LINAR2/A | 010682/A | 6.1 | 0 - 50 | 184 | 665 | 50 |
El Kit Autoavance se puede suministrar por separado, para instalarse en LINAR2/TLS1 y LINART/TLS1 para convertirlos en modelos /A (código: 020099)
Brazos de Torque de Reacción Telescópicos
| Modelo | Código | Peso del Brazo kg | Carga Útil Máxima kg | Alcance Mínimo mm | Alcance Máximo mm | Torque Máximo Nm |
|---|
CAR101
2D2D expl3D | 010661 | 0.20 | 2.7 | 549 | 906 | 10 |
CAR281
2D2D expl3D | 010663 | 0.60 | 2.7 | 490 | 950 | 25 |
CAR282
2D2D expl3D | 010664 | 0.75 | 2.7 | 730 | 1650 | 25 |
CAR501
2D2D expl3D | 010665 | 0.65 | 2.7 | 490 | 950 | 50 |
CAR502
2D2D expl3D | 010666 | 0.80 | 2.7 | 730 | 1650 | 50 |
Brazos de Torque Suspendidos
| Modelo | Código | Peso del Brazo kg | Carga Útil Máxima kg | Trazo Vertical Z mm | Trazo Horizontal X mm | Trazo Lateral Y mm | Torque Máximo Nm |
|---|
SAR15 Z
2D2D expl | 010690/Z/5 | 1.2 | 1.8 | 364 | - | - | 15 |
SAR15 XZ 85
2D2D expl3D | 010690/XZ/85 | 1.2 | 1.8 | 364 | 692 | - | 15 |
SAR15 XYZ 855
2D2D expl3D | 010690/XYZ/855 | 1.7 | 1.3 | 885 | 692 | 376 | 15 |
Portaherramientas para brazo SAR:
Portaherramientas para atornilladores en línea de las series PLUTO y RAF (código: 010695)
Portaherramientas para atornilladores en línea de las series FAB, NATO y MITO (código: 010698)
Portaherramientas para atornilladores PLUTO de ángulo recto (hasta 15 Nm) (código: 010695/P)
Portaherramientas para atornilladores K-DUCER (código: 010701)
Portaherramientas reforzado para atornilladores K-DUCER (código: 010703)
Portaherramientas universal para cualquier atornillador (diámetro máximo 47 mm) (código: 010695/UNI)
Brazos de Posicionamiento Plegables y Lineales
| Modelo | Código | Torque Máximo Nm | Alcance Mínimo mm | Alcance Máximo mm | Distancia mín. entre tornillos en extensión máx. |
|---|
LINAR1/TLS1
2D2D expl3D | 010681/TLS1 | 25 | 184 | 665 | 6 mm |
LINAR2/TLS1
2D2D expl3D | 010682/TLS1 | 50 | 184 | 665 | 6 mm |
LINART/TLS1
2D2D expl3D | 010683/TLS1 | 25 | 114 | 740 | 7 mm |
Cualquiera de los siguientes cables debe especificarse en el momento de la compra:
Cable para conectar el sistema TLS al controlador EDU1FR/SG (código: 260003/1)
Cable para comentar el sistema TLS a los controladores EDU1BL/SG, EDU2AE, EDU2AE/HPro, EDU2AE/TOP o EDU2AE/TOP/TA (código: 260004/1)
Cable para comentar el sistema TLS al controlador KDU (código: 260004/KDU)
Brazos de Posicionamiento Plegables y Lineales con Kit de Autoavance
| Modelo | Código | Torque Máximo Nm | Alcance del Pistón | Alcance Mínimo mm | Alcance Máximo mm | Distancia mín. entre tornillos (extensión máx.) |
|---|
LINAR2/TLS1/A
2D3D | 010682/TLS1/A | 50 | 0 - 50 | 184 | 665 | 6 |
Cualquiera de los siguientes cables debe especificarse en el momento de la compra:
Cable para conectar el sistema TLS al controlador EDU1FR/SG (código: 260003/1)
Cable para comentar el sistema TLS a los controladores EDU1BL/SG, EDU2AE, EDU2AE/HPro, EDU2AE/TOP o EDU2AE/TOP/TA (código: 260004/1)
Cable para comentar el sistema TLS al controlador KDU (código: 260004/KDU)
--------
El Kit Autoavance se puede suministrar por separado, para instalarse en LINAR2/TLS1 y LINART/TLS1 para convertirlos en modelos /A (código: 020099)
Brazos de Posicionamiento Telescópico
| Modelo | Código | Torque Máximo Nm | Alcance Mínimo mm | Alcance Máximo mm | Distancia mín. entre tornillos en extensión máx. |
|---|
CAR281/TLS1
2D2D expl3D | 010663/TLS1 | 25 | 490 | 950 | 9 mm |
CAR282/TLS1
2D3D | 010664/TLS1 | 25 | 730 | 1650 | 15 mm |
CAR501/TLS1
2D3D | 010665/TLS1 | 50 | 490 | 950 | 9 mm |
CAR502/TLS1
2D3D | 010666/TLS1 | 50 | 730 | 1650 | 15 mm |
Cualquiera de los siguientes cables debe especificarse en el momento de la compra:
Cable para conectar el sistema TLS al controlador EDU1FR/SG (código: 260003/1)
Cable para comentar el sistema TLS a los controladores EDU1BL/SG, EDU2AE, EDU2AE/HPro, EDU2AE/TOP o EDU2AE/TOP/TA (código: 260004/1)
Cable para comentar el sistema TLS al controlador KDU (código: 260004/KDU)
Brazos de Posicionamiento Suspendidos
| Modelo | Código | Torque Máximo Nm | Alcance Mínimo mm | Trazo Vertical Z mm | Trazo Horizontal X mm | Trazo Lateral Y mm |
|---|
| SAR15 XYZ/TLS1 | 010690/XYZ/TLS1 | 15 | 8 | 885 | 692 | 376 |
Portaherramientas para brazo SAR:
Portaherramientas para atornilladores en línea de las series PLUTO y RAF (código: 010695)
Portaherramientas para atornilladores en línea de las series FAB, NATO y MITO (código: 010698)
Portaherramientas para atornilladores PLUTO de ángulo recto (hasta 15 Nm) (código: 010695/P)
Portaherramientas universal para cualquier atornillador (diámetro máximo 47 mm) (código: 010695/UNI)
--------
Cualquiera de los siguientes cables debe especificarse en el momento de la compra:
Cable para conectar el sistema TLS al controlador EDU1FR/SG (código: 260003/1)
Cable para comentar el sistema TLS a los controladores EDU1BL/SG, EDU2AE, EDU2AE/HPro, EDU2AE/TOP o EDU2AE/TOP/TA (código: 260004/1)
Cable para comentar el sistema TLS al controlador KDU (código: 260004/KDU)
Brazos de Torque de Reacción Plegables y Lineales
Modelo: PA2KOL
2D 2D expl Misc 3D |
|---|
| Código: 010600 |
| Peso del Brazo kg: 2.5 |
| Carga Útil Máxima kg: 1.5 |
| Alcance Mínimo mm: 440 |
| Alcance Máximo mm: 640 |
| Torque Máximo Nm: 20 |
Modelo: PA7KOL
2D 2D expl Misc 3D |
|---|
| Código: 010602 |
| Peso del Brazo kg: 4.2 |
| Carga Útil Máxima kg: 10* |
| Alcance Mínimo mm: 500 |
| Alcance Máximo mm: 950 |
| Torque Máximo Nm: 50 |
Modelo: PS7KOL
2D 2D expl Misc 3D |
|---|
| Código: 010603 |
| Peso del Brazo kg: 5.3 |
| Carga Útil Máxima kg: 10* |
| Alcance Mínimo mm: 300 |
| Alcance Máximo mm: 1000 |
| Torque Máximo Nm: 50 |
Modelo: LINAR1
2D 2D expl Misc 3D |
|---|
| Código: 010681 |
| Peso del Brazo kg: 1.5 |
| Carga Útil Máxima kg: 1.5 |
| Alcance Mínimo mm: 184 |
| Alcance Máximo mm: 665 |
| Torque Máximo Nm: 25 |
Modelo: LINAR2
2D 2D expl Misc 3D |
|---|
| Código: 010682 |
| Peso del Brazo kg: 1.5 |
| Carga Útil Máxima kg: 1.5 |
| Alcance Mínimo mm: 184 |
| Alcance Máximo mm: 665 |
| Torque Máximo Nm: 50 |
Modelo: LINART
2D 2D expl Misc 3D |
|---|
| Código: 010683 |
| Peso del Brazo kg: 1.6 |
| Carga Útil Máxima kg: 1.4 |
| Alcance Mínimo mm: 114 |
| Alcance Máximo mm: 740 |
| Torque Máximo Nm: 25 |
* La carga útil requerida debe especificarse con el pedido
Brazos de Torque de Reacción Plegables y Lineales con Kit de Autoavance
| Modelo: LINAR2/A |
|---|
| Código: 010682/A |
| Peso del Brazo kg: 6.1 |
| Alcance del Pistón: 0 - 50 |
| Alcance Mínimo mm: 184 |
| Alcance Máximo mm: 665 |
| Torque Máximo Nm: 50 |
El Kit Autoavance se puede suministrar por separado, para instalarse en LINAR2/TLS1 y LINART/TLS1 para convertirlos en modelos /A (código: 020099)
Brazos de Torque de Reacción Telescópicos
Modelo: CAR101
2D 2D expl Misc 3D |
|---|
| Código: 010661 |
| Peso del Brazo kg: 0.20 |
| Carga Útil Máxima kg: 2.7 |
| Alcance Mínimo mm: 549 |
| Alcance Máximo mm: 906 |
| Torque Máximo Nm: 10 |
Modelo: CAR281
2D 2D expl Misc 3D |
|---|
| Código: 010663 |
| Peso del Brazo kg: 0.60 |
| Carga Útil Máxima kg: 2.7 |
| Alcance Mínimo mm: 490 |
| Alcance Máximo mm: 950 |
| Torque Máximo Nm: 25 |
Modelo: CAR282
2D 2D expl Misc 3D |
|---|
| Código: 010664 |
| Peso del Brazo kg: 0.75 |
| Carga Útil Máxima kg: 2.7 |
| Alcance Mínimo mm: 730 |
| Alcance Máximo mm: 1650 |
| Torque Máximo Nm: 25 |
Modelo: CAR501
2D 2D expl Misc 3D |
|---|
| Código: 010665 |
| Peso del Brazo kg: 0.65 |
| Carga Útil Máxima kg: 2.7 |
| Alcance Mínimo mm: 490 |
| Alcance Máximo mm: 950 |
| Torque Máximo Nm: 50 |
Modelo: CAR502
2D 2D expl Misc 3D |
|---|
| Código: 010666 |
| Peso del Brazo kg: 0.80 |
| Carga Útil Máxima kg: 2.7 |
| Alcance Mínimo mm: 730 |
| Alcance Máximo mm: 1650 |
| Torque Máximo Nm: 50 |
Brazos de Torque Suspendidos
Modelo: SAR15 Z
2D 2D expl |
|---|
| Código: 010690/Z/5 |
| Peso del Brazo kg: 1.2 |
| Carga Útil Máxima kg: 1.8 |
| Trazo Vertical Z mm: 364 |
| Trazo Horizontal X mm: - |
| Trazo Lateral Y mm: - |
| Torque Máximo Nm: 15 |
Modelo: SAR15 XZ 85
2D 2D expl Misc 3D |
|---|
| Código: 010690/XZ/85 |
| Peso del Brazo kg: 1.2 |
| Carga Útil Máxima kg: 1.8 |
| Trazo Vertical Z mm: 364 |
| Trazo Horizontal X mm: 692 |
| Trazo Lateral Y mm: - |
| Torque Máximo Nm: 15 |
Modelo: SAR15 XYZ 855
2D 2D expl Misc 3D |
|---|
| Código: 010690/XYZ/855 |
| Peso del Brazo kg: 1.7 |
| Carga Útil Máxima kg: 1.3 |
| Trazo Vertical Z mm: 885 |
| Trazo Horizontal X mm: 692 |
| Trazo Lateral Y mm: 376 |
| Torque Máximo Nm: 15 |
Portaherramientas para brazo SAR:
Portaherramientas para atornilladores en línea de las series PLUTO y RAF (código: 010695)
Portaherramientas para atornilladores en línea de las series FAB, NATO y MITO (código: 010698)
Portaherramientas para atornilladores PLUTO de ángulo recto (hasta 15 Nm) (código: 010695/P)
Portaherramientas para atornilladores K-DUCER (código: 010701)
Portaherramientas reforzado para atornilladores K-DUCER (código: 010703)
Portaherramientas universal para cualquier atornillador (diámetro máximo 47 mm) (código: 010695/UNI)
Brazos de Posicionamiento Plegables y Lineales
Modelo: LINAR1/TLS1
2D 2D expl Misc 3D |
|---|
| Código: 010681/TLS1 |
| Torque Máximo Nm: 25 |
| Alcance Mínimo mm: 184 |
| Alcance Máximo mm: 665 |
| Distancia mín. entre tornillos en extensión máx.: 6 mm |
Modelo: LINAR2/TLS1
2D 2D expl Misc 3D |
|---|
| Código: 010682/TLS1 |
| Torque Máximo Nm: 50 |
| Alcance Mínimo mm: 184 |
| Alcance Máximo mm: 665 |
| Distancia mín. entre tornillos en extensión máx.: 6 mm |
Modelo: LINART/TLS1
2D 2D expl Misc 3D |
|---|
| Código: 010683/TLS1 |
| Torque Máximo Nm: 25 |
| Alcance Mínimo mm: 114 |
| Alcance Máximo mm: 740 |
| Distancia mín. entre tornillos en extensión máx.: 7 mm |
Cualquiera de los siguientes cables debe especificarse en el momento de la compra:
Cable para conectar el sistema TLS al controlador EDU1FR/SG (código: 260003/1)
Cable para comentar el sistema TLS a los controladores EDU1BL/SG, EDU2AE, EDU2AE/HPro, EDU2AE/TOP o EDU2AE/TOP/TA (código: 260004/1)
Cable para comentar el sistema TLS al controlador KDU (código: 260004/KDU)
Brazos de Posicionamiento Plegables y Lineales con Kit de Autoavance
Modelo: LINAR2/TLS1/A
2D 2D expl Misc 3D |
|---|
| Código: 010682/TLS1/A |
| Torque Máximo Nm: 50 |
| Alcance del Pistón: 0 - 50 |
| Alcance Mínimo mm: 184 |
| Alcance Máximo mm: 665 |
| Distancia mín. entre tornillos (extensión máx.): 6 |
Cualquiera de los siguientes cables debe especificarse en el momento de la compra:
Cable para conectar el sistema TLS al controlador EDU1FR/SG (código: 260003/1)
Cable para comentar el sistema TLS a los controladores EDU1BL/SG, EDU2AE, EDU2AE/HPro, EDU2AE/TOP o EDU2AE/TOP/TA (código: 260004/1)
Cable para comentar el sistema TLS al controlador KDU (código: 260004/KDU)
--------
El Kit Autoavance se puede suministrar por separado, para instalarse en LINAR2/TLS1 y LINART/TLS1 para convertirlos en modelos /A (código: 020099)
Brazos de Posicionamiento Telescópico
Modelo: CAR281/TLS1
2D 2D expl Misc 3D |
|---|
| Código: 010663/TLS1 |
| Torque Máximo Nm: 25 |
| Alcance Mínimo mm: 490 |
| Alcance Máximo mm: 950 |
| Distancia mín. entre tornillos en extensión máx.: 9 mm |
Modelo: CAR282/TLS1
2D 2D expl Misc 3D |
|---|
| Código: 010664/TLS1 |
| Torque Máximo Nm: 25 |
| Alcance Mínimo mm: 730 |
| Alcance Máximo mm: 1650 |
| Distancia mín. entre tornillos en extensión máx.: 15 mm |
Modelo: CAR501/TLS1
2D 2D expl Misc 3D |
|---|
| Código: 010665/TLS1 |
| Torque Máximo Nm: 50 |
| Alcance Mínimo mm: 490 |
| Alcance Máximo mm: 950 |
| Distancia mín. entre tornillos en extensión máx.: 9 mm |
Modelo: CAR502/TLS1
2D 2D expl Misc 3D |
|---|
| Código: 010666/TLS1 |
| Torque Máximo Nm: 50 |
| Alcance Mínimo mm: 730 |
| Alcance Máximo mm: 1650 |
| Distancia mín. entre tornillos en extensión máx.: 15 mm |
Cualquiera de los siguientes cables debe especificarse en el momento de la compra:
Cable para conectar el sistema TLS al controlador EDU1FR/SG (código: 260003/1)
Cable para comentar el sistema TLS a los controladores EDU1BL/SG, EDU2AE, EDU2AE/HPro, EDU2AE/TOP o EDU2AE/TOP/TA (código: 260004/1)
Cable para comentar el sistema TLS al controlador KDU (código: 260004/KDU)
Brazos de Posicionamiento Suspendidos
| Modelo: SAR15 XYZ/TLS1 |
|---|
| Código: 010690/XYZ/TLS1 |
| Torque Máximo Nm: 15 |
| Alcance Mínimo mm: 8 |
| Trazo Vertical Z mm: 885 |
| Trazo Horizontal X mm: 692 |
| Trazo Lateral Y mm: 376 |
Portaherramientas para brazo SAR:
Portaherramientas para atornilladores en línea de las series PLUTO y RAF (código: 010695)
Portaherramientas para atornilladores en línea de las series FAB, NATO y MITO (código: 010698)
Portaherramientas para atornilladores PLUTO de ángulo recto (hasta 15 Nm) (código: 010695/P)
Portaherramientas universal para cualquier atornillador (diámetro máximo 47 mm) (código: 010695/UNI)
--------
Cualquiera de los siguientes cables debe especificarse en el momento de la compra:
Cable para conectar el sistema TLS al controlador EDU1FR/SG (código: 260003/1)
Cable para comentar el sistema TLS a los controladores EDU1BL/SG, EDU2AE, EDU2AE/HPro, EDU2AE/TOP o EDU2AE/TOP/TA (código: 260004/1)
Cable para comentar el sistema TLS al controlador KDU (código: 260004/KDU)
